一、什么是引線框架？

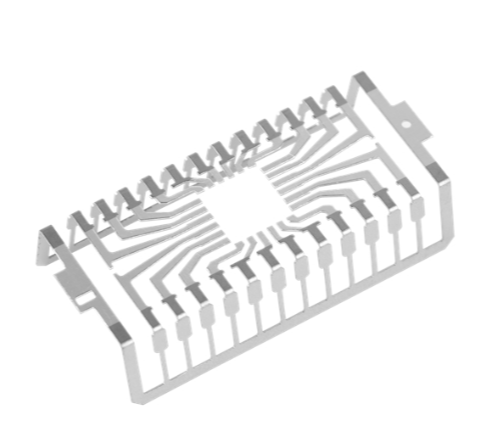

引線框架（Lead Frame）是一種金屬結構，主要用于半導體芯片的封裝中，作用就像橋梁——它連接芯片內部的電信號到外部電路，實現電氣連接，同時還承擔機械支撐和散熱任務。它廣泛應用于中低引腳數的封裝形式中，比如DIP、QFP、SOP、DFN等，是半導體封裝的基礎材料之一。

二、引線框架對半導體的三大關鍵影響

1. 影響電氣性能

• 導電路徑：引線框架上的引腳負責把芯片信號傳輸到外部PCB。其尺寸（厚度、寬度）會影響電阻，進而影響電源電壓降和信號完整性。

• 寄生參數：不合理的引腳布局會引入寄生電感、電容，影響高速信號傳輸，尤其在射頻、電源管理、接口電路中更為顯著。

• 設計一致性：引腳長度/間距的不均可能導致信號延遲差異，影響時序匹配。

• 電源完整性（Power Integrity）：地線和電源引腳布局設計不合理，會帶來噪聲、壓降和干擾問題。

2. 影響熱管理能力

• 散熱效率：高導熱金屬（如Cu、Cu合金）制成的引線框架可迅速把芯片產生的熱量傳導出去，降低芯片核心溫度。

• 結構設計：通過設計暴露焊盤（Expose Pad）或厚銅結構可提升散熱路徑，適用于高功率器件如MOSFET、功放、LED驅動等。

• 封裝集成度越高，芯片越容易發熱，對引線框架的散熱能力提出更高要求。

3. 影響器件可靠性

• 機械可靠性：引線框架與封裝材料（如EMC）之間必須有良好的附著力，防止長期使用后出現分層、開裂。

• 防潮抗氧化能力：若表面處理不當，水汽可能沿引線框架滲透，引起芯片失效。優質框架通常采用鍍NiPdAu或SnAgCu等防氧層。

• 應力控制：在冷熱循環或高應力條件下，不同材料間熱膨脹系數差異會產生應力，若結構設計或選材不當，可能導致封裝開裂或焊點失效。

三、隨著半導體發展，引線框架面臨的挑戰也更大

1. 小型化：芯片功能變多、體積更小，引線數越來越多，引腳間距越來越密（如130μm以內），制造精度要求高。

2. 多樣化：封裝形式日益豐富（如QFN、DFN、DROFN等），引線框架設計也需高度定制化。

3. 高可靠性要求：應用從消費電子轉向汽車、工業、新能源等領域，對產品壽命、抗濕、抗高溫等提出更嚴格要求。

4. 先進工藝需求：包括選擇性電鍍、表面粗化、微結構蝕刻、濕度敏感等級MSL1要求等。

四、結語：引線框架的不可替代性

作為芯片與電路板之間的橋梁，引線框架不只是一個“金屬支架”，它在電性能、熱性能和可靠性三方面都發揮著關鍵作用。尤其是在汽車、工業、新能源等領域，它的作用越來越重要。未來引線框架的發展也將繼續跟隨芯片制程演進向更高密度、更高可靠、更低成本的方向推進。

換句話說：一個優秀的封裝，必須有一個強大而精密的引線框架作為基礎。
