晶圓制造工藝是一個非常復雜的過程，特別是在3納米制程中，挑戰會更加顯著。讓我們一步步來理解EUV（極紫外光刻）多重圖案（Multi-Patterning）技術在實現圖案分辨率時所面臨的挑戰。

[敏感詞]步：理解光刻技術。光刻技術是指通過使用光將電路圖案轉移到硅片上的過程。傳統上，我們使用的是193納米的深紫外（DUV）光源。然而，隨著芯片特征尺寸越來越小，傳統DUV光源難以實現精細的圖案。

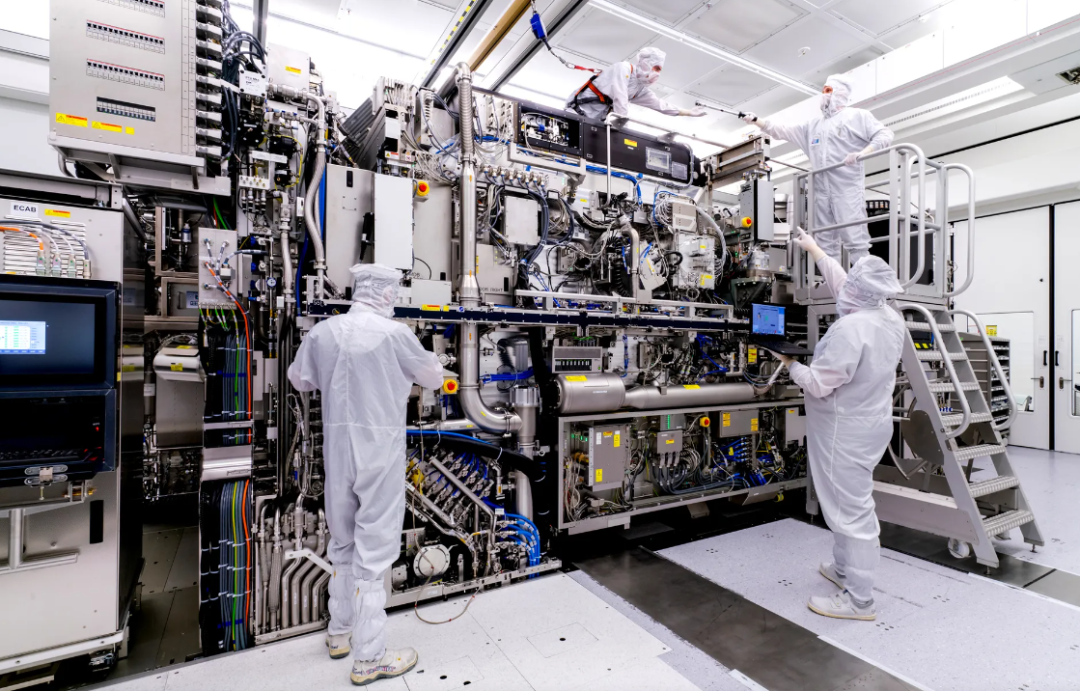

圖：EUV光刻機

第二步：引入EUV技術。EUV（極紫外光刻）使用13.5納米的波長，可以更好地刻蝕出精細的圖案。EUV技術有助于縮小芯片尺寸并提高密度。然而，即便是EUV，也面臨著分辨率和準確性的問題，尤其是當我們?cè)噲D在3納米制程中實現更小的特征尺寸時。

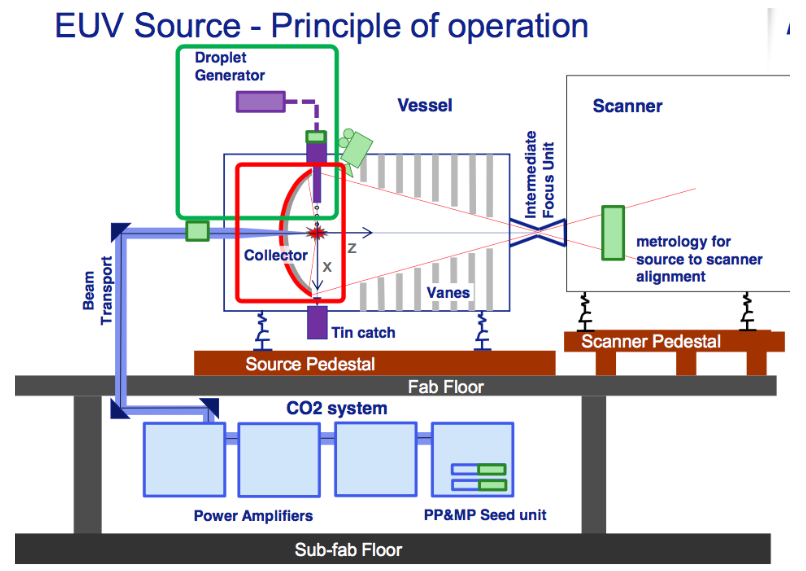

圖：EUV光刻機原理

第三步：多重圖案技術的必要性。盡管EUV光源能實現更小的特征尺寸，但有時單次曝光仍不足以達到需要的精度和密度。這時我們需要用到多重圖案技術（Multi-Patterning）。這是一種通過多次曝光和刻蝕來實現更高分辨率的方法。

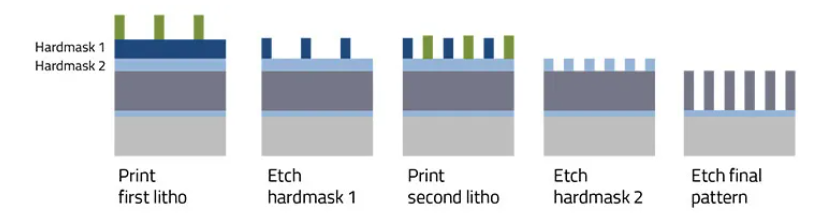

圖：雙重曝光增加了器件密度

第四步：多重圖案技術的挑戰

復雜性增加：多次曝光和刻蝕會增加工藝復雜性和步驟。這意味著更多的機會出現錯誤，從而影響最終的良品率。

對準精度：每次曝光和刻蝕都需要極高的對準精度。如果每次的圖案不能精確對齊，會導致最終圖案的缺陷。

成本上升：多次處理不僅增加時間和工藝步驟，還需要更高的設備和材料成本。

光學效應：在多重圖案中，不同層次的光學效應會影響圖案的精度和一致性。控制這些效應需要更高的技術和工藝控制。

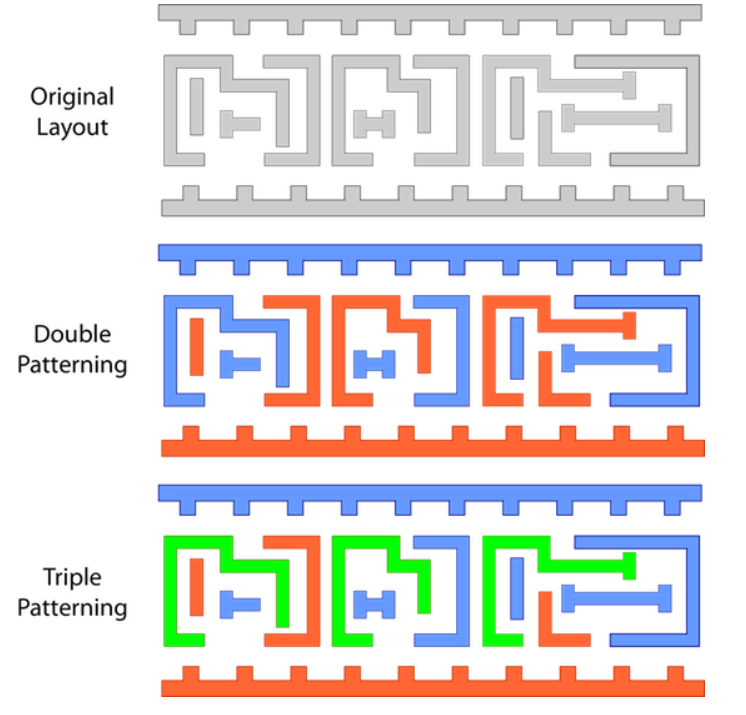

圖：multi-patterning mask assignments的一種

第五步：具體的解決方案和改進

改進對準技術：開發和使用更先進的對準系統，以確保每次曝光和刻蝕的精確對齊。

優化工藝流程：通過優化工藝流程和使用先進的模擬和仿真技術，減少多重圖案中的誤差和缺陷。

開發新材料：研究和開發新的光刻膠和材料，提高多重圖案工藝的穩定性和分辨率。

提升設備性能：使用更高性能的EUV光源和曝光系統，進一步提高分辨率和減少誤差。

總結，EUV多重圖案技術是實現3納米制程中的關鍵手段之一，但它也帶來了顯著的挑戰。這些挑戰包括工藝復雜性、對準精度要求高、成本增加以及光學效應的控制。通過改進對準技術、優化工藝流程、開發新材料和提升設備性能，我們可以更好地應對這些挑戰，推動半導體技術的進一步發展。
