多芯片封裝技術（Multi-Chip Packaging, MCP）是現代集成電路（IC）領域的一項關鍵技術，用于在一個封裝中集成多個芯片或功能單元。這項技術通過空間的優化和功能的協同，大幅提升了器件的性能、帶寬及能源效率，是未來高性能計算、人工智能、通信等領域的核心基礎。

1. 多芯片封裝的基本概念

1.1 定義與核心思想

多芯片封裝是一種將多個芯片（邏輯芯片、存儲芯片、射頻芯片等）集成到一個封裝體中的技術。它包括2.5D封裝（通過硅中介層連接）和3D封裝（垂直堆疊芯片），實現更高的集成度和性能。

比喻：可以將多芯片封裝理解為搭建“微型城市”：每個芯片是一個功能區域，通過“道路”（互連結構）連接，實現高效協作。

1.2 優勢

提升性能：縮短芯片間信號傳輸路徑，降低延遲和功耗。

節省空間：更小的封裝體積適用于移動設備和高密度服務器。

模塊化設計：便于不同功能芯片的靈活組合，降低設計復雜性。

2. 關鍵技術要點

2.1 先進基板

先進基板是多芯片封裝的物理載體，其性能直接決定信號傳輸的速度和功耗。當前技術要求先進基板的線寬/線距在1/1μm甚至更小，以滿足高帶寬和低功耗的需求。

當前缺口：美國產業鏈在先進基板制造方面落后于亞洲，特別是在精細間距重新布線層（RDL）技術上。

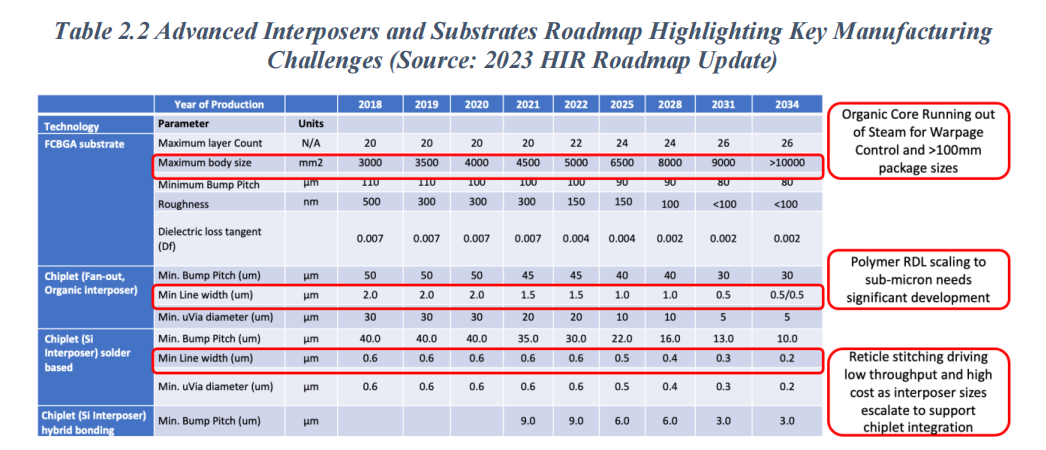

未來目標：HIR計劃到2030年實現0.5/0.5μm線寬/線距。

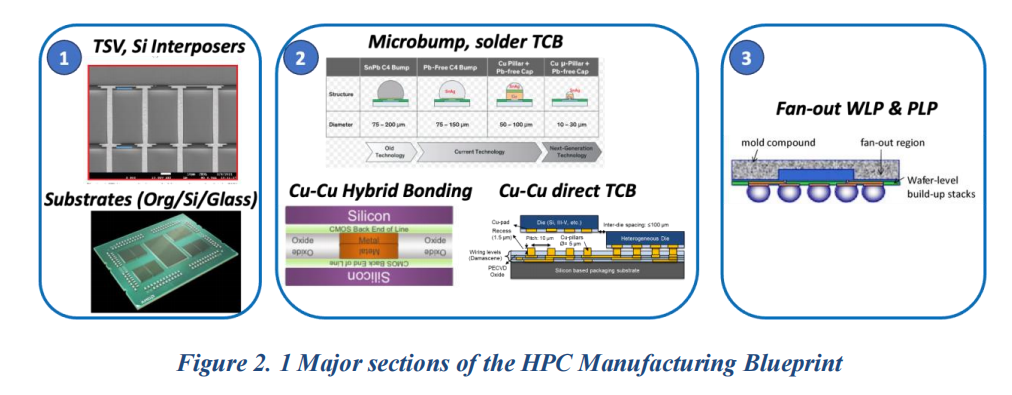

2.2 互連技術

芯片間互連是多芯片封裝的核心挑戰。包括以下兩種主流技術：

硅中介層（Interposer）：提供高密度互連，支持更大的帶寬，但制造成本高。

有機基板：成本較低，但信號完整性和散熱性能略差。

2.3 熱管理

封裝功率密度的增加對熱管理提出了更高要求。

挑戰：200-400W的熱設計功耗（TDP）需要有效散熱方案。

解決方案：引入先進的封裝內熱導材料、集成熱界面材料（TIM）和液冷等技術。

2.4 電源傳輸

高帶寬需求使電源傳輸成為一大瓶頸。

問題：傳統分立電源組件已無法滿足封裝內高功率密度要求。

解決方法：基于封裝內電壓調節器（IVR）的技術，利用電感和開關電容實現高效電源傳輸。

3. 工藝挑戰

3.1 制造工藝

多芯片封裝的實現依賴高精度制造工藝，主要包括：

精細間距RDL制造：當前投資主要集中在亞洲，需要突破以實現更高的線寬/線距。

面板級封裝（PLP）：針對大尺寸封裝提供更高性價比的解決方案。

3.2 材料升級

多芯片封裝需要新型材料的支持：

中介層替代材料：如高密度陶瓷基板，具備更高熱導率和機械強度。

封裝材料：需要支持更高的熱導率和更低的電阻。

3.3 可靠性

堆疊芯片和細間距互連帶來的機械應力、熱膨脹失配需要解決封裝長期可靠性問題。

4. 未來發展趨勢

4.1 小芯片（Chiplet）和異構集成

小芯片技術將不同工藝節點、功能模塊芯片進行集成。相比傳統的單片設計，小芯片提供了更高的靈活性和性能。

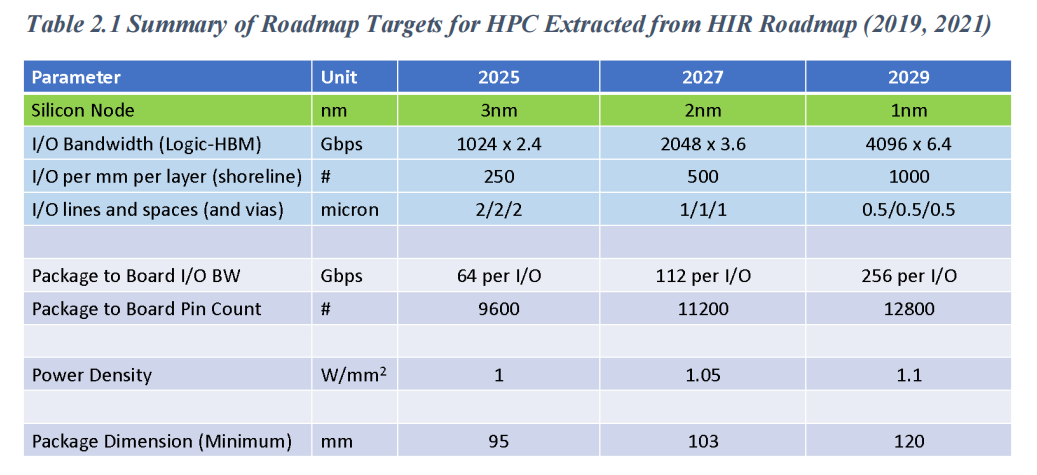

HBM3應用：如高帶寬存儲（HBM3）需要每通道4-6Gbps的數據速率，封裝中的I/O數量快速增長，每個硅節點的HBM數量將增加1.4倍。

4.2 2.5D與3D封裝的擴展

2.5D封裝：擴展EMIB技術，提高帶寬密度并降低成本。

3D封裝：通過垂直堆疊實現更高的性能密度，但對熱管理和制造精度提出更高要求。

4.3 高密度基板技術

未來目標是將有機基板和面板級基板的性能提高到1/1μm以下，從而實現更低的電阻和更高的傳輸速度。

4.4 電源集成

封裝內電源集成技術將進一步優化，通過局部電壓調節器和高效電源傳輸組件，支持高功率應用。

5. 總結與展望

多芯片封裝技術已經成為集成電路產業的關鍵方向，其優勢在于提升性能、節省空間和支持多樣化應用。然而，該技術仍面臨基板制造、熱管理、電源傳輸等多方面的挑戰，需要從材料、工藝、設計等多個維度進行持續創新。
