在高速發展的現代電子系統中，瞬態電壓抑制已成為確保設備穩定運行的關鍵技術之一。而瞬態抑制二極管（Transient Voltage Suppressor Diode，簡稱TVS二極管）作為半導體分立器件的重要成員，在保護電路免受瞬態過電壓沖擊方面發揮著不可替代的作用。本文將深入探討SMDJ26CA這款瞬態抑制二極管，通過詳細解析其關鍵參數，揭示其在電路保護領域的卓越表現。

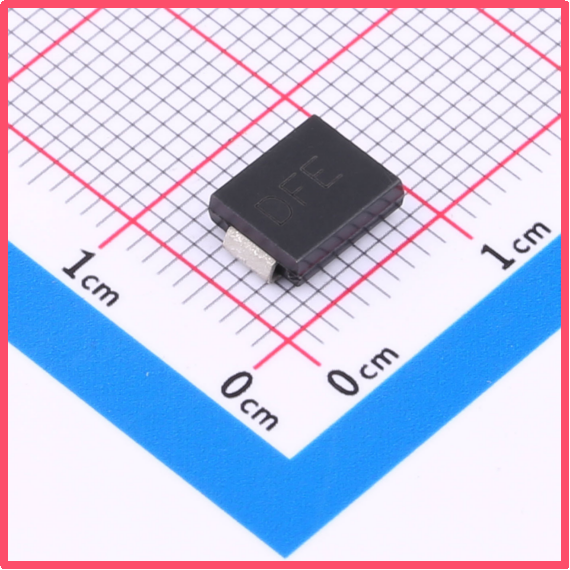

薩科微Slkor瞬態抑制二極管SMDJ26CA產品圖

SMDJ26CA是一款專為表面安裝應用設計的瞬態抑制二極管，其封裝形式為SMC，這種封裝不僅優化了電路板空間，還提供了良好的電氣性能和熱穩定性。該器件的關鍵參數如下：工作峰值反向電壓（VRWM）為26V，這意味著在不超過此電壓的情況下，二極管能夠穩定工作，為電路提供可靠的保護。擊穿電壓最小值（VBR min）為28.9V，這一參數定義了TVS二極管開始導通并抑制過電壓的電壓閾值。擊穿電壓范圍的設計使得SMDJ26CA能夠靈活應對不同電路中的過電壓情況，確保在關鍵時刻迅速響應，有效抑制瞬態過電壓。

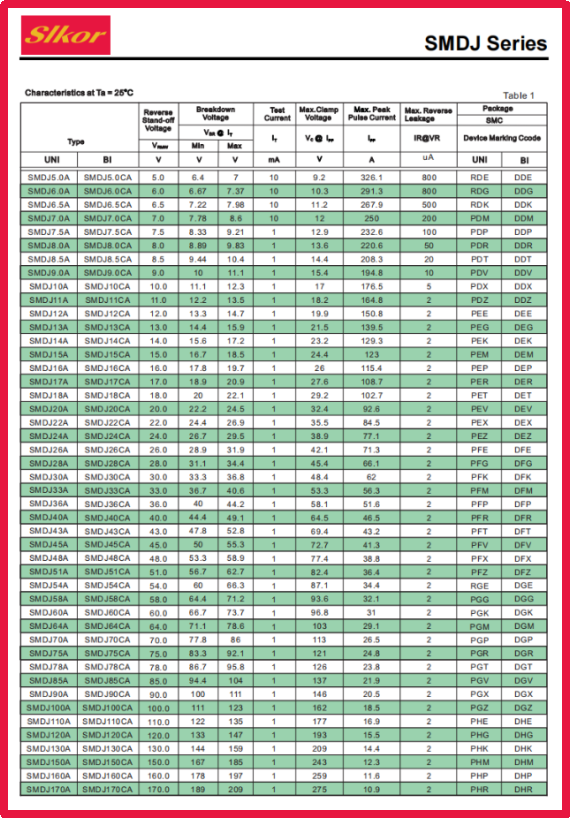

薩科微Slkor瞬態抑制二極管SMDJ26CA規格書

漏電流（IR）是衡量TVS二極管性能的一個重要指標，它表示在二極管未擊穿時，通過二極管的微小電流。SMDJ26CA的漏電流僅為2uA，這一極低的漏電流確保了二極管在正常工作狀態下對電路的影響微乎其微，從而提高了電路的整體效率和穩定性。此外，箝位電壓（VC）是TVS二極管在擊穿后所能將過電壓箝制到的[敏感詞]電壓值，對于SMDJ26CA而言，其箝位電壓為42.1V。這意味著即使電路中出現瞬態過電壓，該二極管也能迅速將其抑制在安全范圍內，有效保護后續電路元件不受損害。

薩科微Slkor瞬態抑制二極管SMDJ26CA相關參數

SMDJ26CA的漏電流為何如此低？

SMDJ26CA瞬態抑制二極管的漏電流之所以如此低，主要歸因于其獨特的材料特性、制造工藝以及精心的設計原理。

?材料特性?：

SMDJ26CA采用的是高質量的半導體材料，這些材料具有優異的電學性能，能夠在低電壓下保持極高的電阻，從而有效限制漏電流。

半導體材料的純度和晶體結構對漏電流有直接影響。高純度的材料和良好的晶體結構可以減少材料中的缺陷和雜質，從而降低漏電流。

?制造工藝?：

制造過程中采用了先進的工藝技術，如精密的摻雜控制、精確的厚度和形狀加工等，以確保二極管的電氣性能符合設計要求。

制造工藝還包括嚴格的清潔和封裝步驟，以防止外部污染物對二極管性能的影響，從而保持低漏電流特性。

?設計原理?：

SMDJ26CA的設計考慮了漏電流的控制。通過優化PN結的結構和參數，可以在保持擊穿電壓和箝位電壓性能的同時，有效降低漏電流。

設計時還考慮了溫度對漏電流的影響。通過選擇合適的材料和結構設計，可以確保二極管在高溫環境下也能保持穩定的低漏電流性能。

這些因素共同作用，使得SMDJ26CA瞬態抑制二極管在正常工作狀態下對電路的影響微乎其微。低漏電流特性不僅提高了電路的整體效率和穩定性，還延長了電路元件的壽命，降低了維護成本。因此，SMDJ26CA在電路保護領域得到了廣泛應用，成為電子系統中不可或缺的元件之一。
