臺積電近日舉行"2納米擴產典禮"，宣布這一革命性制程將于2025年下半年量產，并首次采用納米片晶體管結構。這一技術突破將推動電子設備性能的又一次飛躍，同時也對電路保護提出了更高要求。在2納米芯片時代，SLPTVS5V5D1BL瞬態抑制二極管憑借其5.5V工作電壓和9.8V鉗位電壓等特性，將成為保護精密芯片免受瞬態電壓損害的關鍵元件。

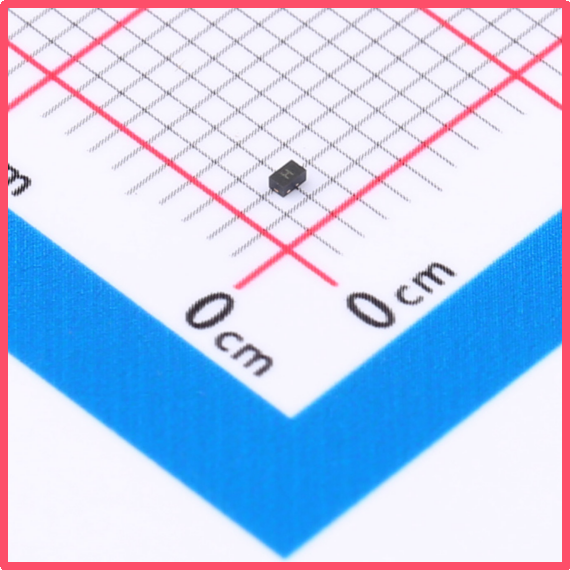

薩科微Slkor瞬態抑制二極管SLPTVS5V5D1BL產品圖

2納米芯片的脆弱性與保護需求

臺積電2納米工藝采用創新的納米片晶體管結構，相比傳統FinFET技術，能夠提供更出色的性能和能效。然而，工藝節點的縮小也帶來了新的挑戰：

1. 工作電壓降低：2納米芯片的工作電壓普遍降至1V以下，對電壓波動更加敏感

2. 氧化層更薄：柵極氧化層厚度僅幾個原子層，抗過壓能力大幅下降

3. 集成度更高：單芯片集成數百億晶體管，局部過熱風險增加

研究表明，采用先進制程的芯片對靜電放電(ESD)和電氣過應力(EOS)的敏感度提高了30-40%。這正是SLPTVS5V5D1BL瞬態抑制二極管大顯身手的領域，其5.8V的擊穿電壓和9.8V的鉗位電壓能夠有效保護各類接口電路，而38pF的低結電容確保不影響高速信號傳輸。

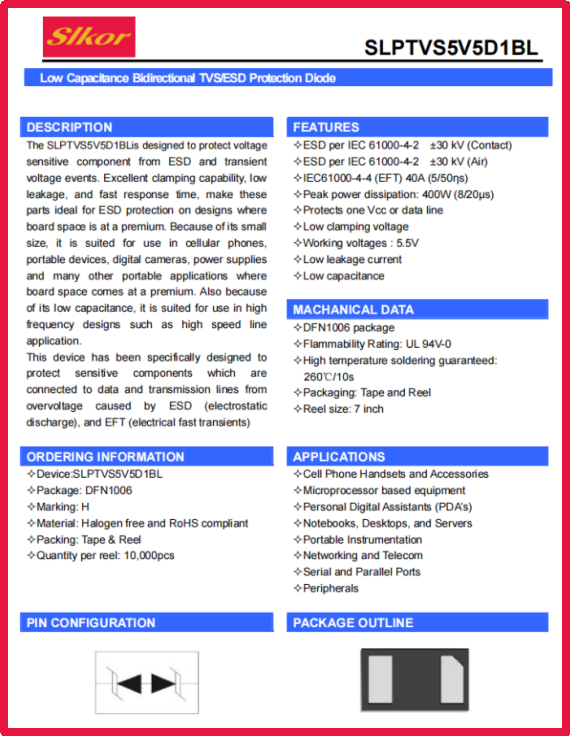

薩科微Slkor瞬態抑制二極管SLPTVS5V5D1BL規格書

SLPTVS5V5D1BL在2納米時代的應用場景

隨著2納米芯片的普及，SLPTVS5V5D1BL將在多個關鍵領域發揮保護作用：

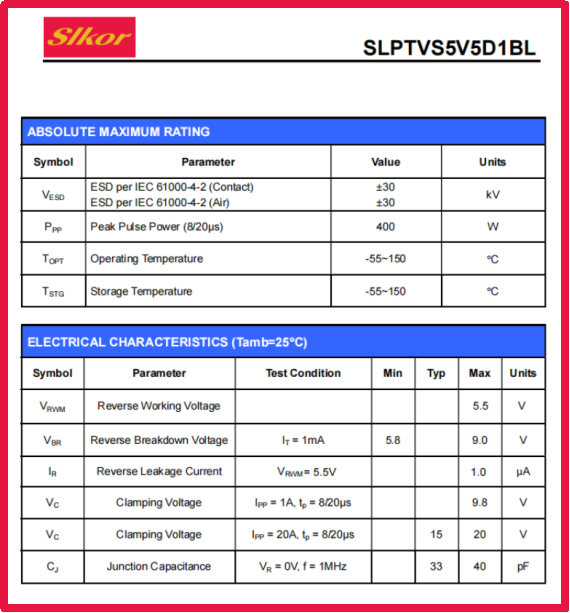

薩科微Slkor瞬態抑制二極管SLPTVS5V5D1BL相關參數

1. 高性能計算設備保護

采用2納米工藝的CPU、GPU等芯片需要可靠的電源保護。SLPTVS5V5D1BL可部署在：

- 電源管理IC的輸入/輸出端

- 電壓調節模塊周邊

- 芯片組間的互連接口

2. 移動設備接口防護

智能手機、平板等設備的USB-C、HDMI等高速接口面臨頻繁插拔帶來的ESD風險。該器件具有：

- 快速響應特性（納秒級）

- 符合IEC 61000-4-2 Level 4標準

- DFN1006超小封裝節省空間

3. 汽車電子系統保護

下一代智能駕駛芯片將采用2納米工藝，SLPTVS5V5D1BL可提供：

- 符合AEC-Q101車規標準

- -55°C至+150°C寬工作溫度范圍

- 抗機械振動和沖擊能力

4. 物聯網設備防護

各類IoT終端設備需要：

- 低至1uA的反向漏電流以延長電池壽命

- 小型化封裝適應緊湊設計

- 成本效益高的保護方案

技術優勢解析

SLPTVS5V5D1BL的技術參數充分考慮了2納米時代的需求：

- 精準電壓保護：5.5V VRWM和5.8V VBR min特別適合保護低電壓、高靈敏度電路

- 強效鉗位能力：9.8V VC確保瞬態電壓不會損壞精密元件

- 信號完整性：38pF低結電容不影響高速數據傳輸

- 空間效率：DFN1006封裝(1.0×0.6mm)適合高密度PCB布局

- 節能特性：1uA反向電流幾乎不增加系統功耗

此外，該器件還具備優異的溫度穩定性和長期可靠性，MTTF（平均無故障時間）超過1000萬小時，完全滿足關鍵應用場景的要求。

結語

臺積電2納米制程的量產標志著半導體技術進入新紀元，而這一進步離不開SLPTVS5V5D1BL等基礎保護元件的支持。在追求性能突破的同時，電路保護這一"隱形"環節同樣至關重要。選擇與先進制程相匹配的專業保護解決方案，是確保電子設備可靠性和耐久性的關鍵。隨著2納米芯片在各行業的廣泛應用，精密、可靠的電路保護需求將迎來新一輪增長，為產業鏈相關企業帶來全新發展機遇。
