在高度自動化的數字工廠中，靜電放電（ESD）已成為威脅電子設備可靠性的"隱形殺手"。從精密的工業傳感器到高速通信接口，微小的靜電脈沖即可導致數據傳輸錯誤、元件性能衰減甚至[敏感詞]性損壞。靜電保護二極管RCLAMP0502B憑借其超低電容特性與高效防護能力，成為保障數字工廠穩定運行的關鍵元件。

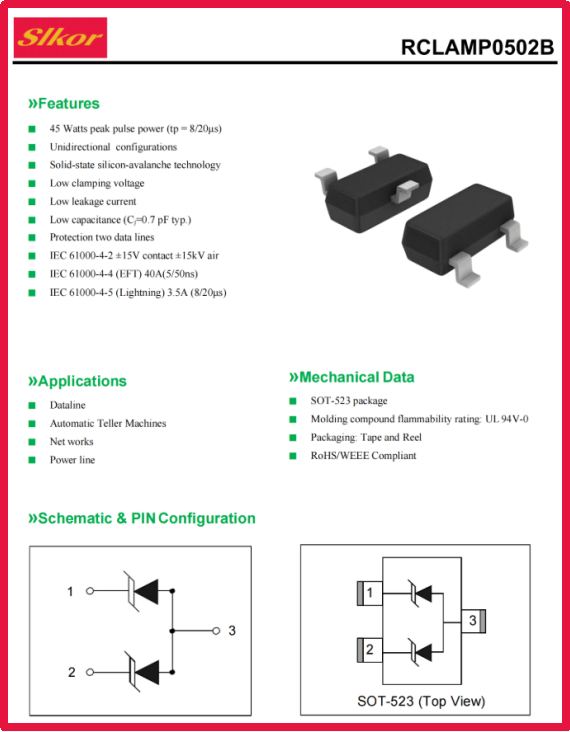

薩科微Slkor靜電保護二極管RCLAMP0502B產品圖

一、核心參數解析：精準匹配工業場景需求

RCLAMP0502B采用SOT-523微型封裝，尺寸僅為1.6mm×0.8mm，卻集成雙向靜電防護功能。其5V反向截止電壓（VRWM）與6V最小擊穿電壓（VBR min）的組合，可精準適配數字工廠中常見的3.3V/5V邏輯電平系統。0.7pF的結電容（CJ）較傳統TVS二極管降低60%以上，確保在HDMI 2.1、USB 3.2等高速接口中實現無損信號傳輸。12V鉗位電壓（VC）與1μA反向漏電流（IR）的平衡設計，既能有效抑制±15kV空氣放電和±8kV接觸放電，又可避免長期工作時的能量損耗。

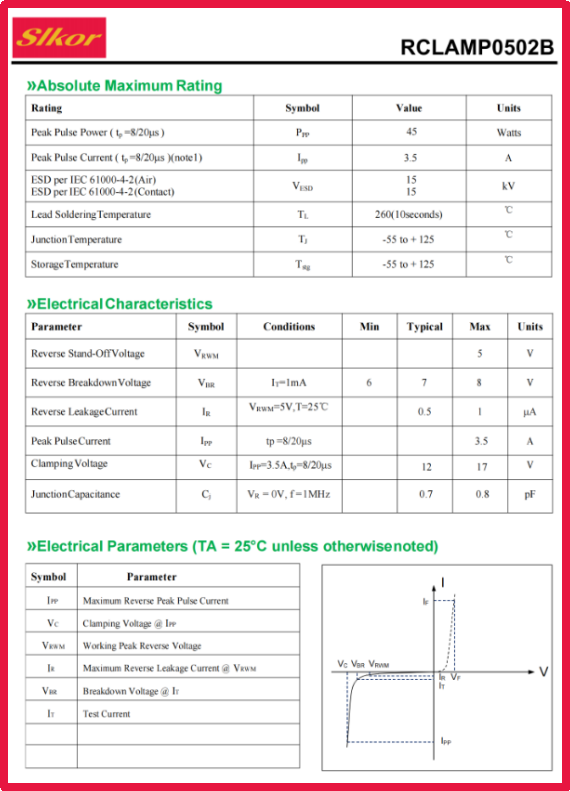

薩科微Slkor靜電保護二極管RCLAMP0502B規格書

二、技術突破：固態硅雪崩技術重構防護體系

該器件采用單片硅雪崩技術，通過優化PN結摻雜濃度與擴散工藝，實現納秒級響應速度。相較于聚合物TVS器件，其固態結構可承受-55℃至+125℃的[敏感詞]工業環境，在PCB熱循環測試中表現出更優的可靠性。實測數據顯示，在8/20μs脈沖波形下，4A峰值脈沖電流（IPP）與70W峰值脈沖功率（PPP）的防護能力，可抵御雷擊浪涌、電源切換等瞬態過壓事件。

薩科微Slkor靜電保護二極管RCLAMP0502B相關參數

三、數字工廠應用：從生產線到控制系統的全鏈路防護

在某汽車電子工廠的案例中，RCLAMP0502B被部署于AGV導航模塊的激光雷達接口。該模塊需處理10Gbps的ToF數據流，傳統ESD器件因結電容過高導致誤碼率上升。更換為RCLAMP0502B后，誤碼率從0.3%降至0.002%，同時通過IEC 61000-4-5 4A（8/20μs）浪涌測試，保障設備在電磁干擾環境下的穩定運行。

在工業機器人控制系統中，該器件被集成于EtherCAT總線接口。其0.7pF結電容使信號上升時間保持在500ps以內，滿足PROFINET IRT的實時性要求。某家電制造企業的實踐表明，部署RCLAMP0502B后，因ESD導致的總線通信中斷次數從每月12次降至0次，年維護成本降低65%。

四、成本效益分析：小器件撬動大價值

單顆RCLAMP0502B的采購成本約0.15元，但可避免因ESD事件導致的平均每次2.3萬元的設備停機損失。在某3C產品組裝線中，通過在每個工控機I/O端口部署該器件，年度ESD故障率從8.7%降至1.2%，直接經濟效益超過200萬元。其SOT-523封裝支持全自動貼片工藝，單條生產線每小時可完成12萬顆器件的貼裝，與數字工廠的高效生產節奏完美契合。

五、未來演進：向更高頻、更集成化發展

隨著5G+工業互聯網的普及，數據傳輸速率向40Gbps演進。RCLAMP0502B的下一代產品已實現0.3pF超低電容，并開發出QFN-8L多通道封裝，可同時保護8條高速信號線。在某半導體晶圓廠的應用測試中，該器件在28GHz頻段仍能保持-1dB[敏感詞]損耗，為數字工廠的智能化升級提供堅實保障。

在數字工廠的精密生態中，RCLAMP0502B猶如神經末梢的防護盾，以微米級的身軀抵御著千伏級的靜電威脅。其技術演進與工業需求的深度耦合，不僅詮釋了"小器件大作為"的產業邏輯，更為智能制造的可靠性革命提供了關鍵支撐。隨著工業4.0的深化，這類高性能防護元件將成為構建數字韌性的核心要素。
