在移動終端與物聯網設備中，SIM卡接口作為通信模塊的核心組件，其靜電防護需求日益嚴苛。薩科微電子推出的超低結電容ESD保護二極管SLPESDNC2FD3V3B，通過精準的技術參數與緊湊設計，為SIM卡接口提供了高效、可靠的靜電防護解決方案。本文從技術層面深入解析其核心優勢，聚焦低壓適配、信號完整性保障及系統級防護等關鍵技術點。

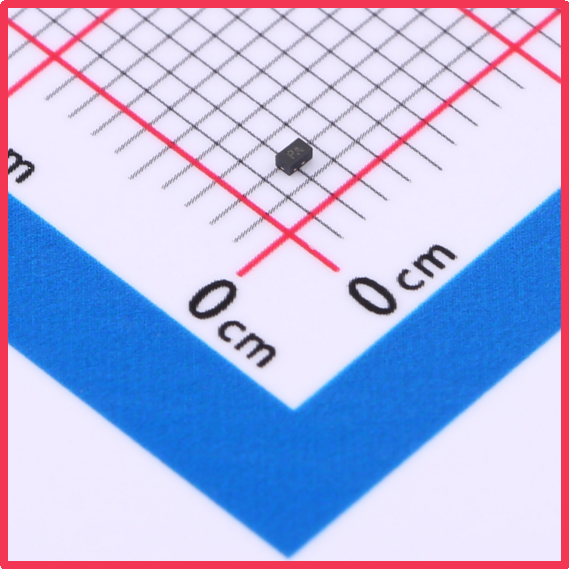

薩科微Slkor靜電保護二極管SLPESDNC2FD3V3B產品圖

一、低壓系統精準適配：電壓參數的優化設計

SIM卡接口的供電電壓通常為1.8V或3V，對ESD保護器件的電壓適配性要求極高。SLPESDNC2FD3V3B通過以下參數設計實現精準匹配：

· 反向工作電壓（VRWM）3.3V：略高于SIM卡典型供電電壓（3V），確保器件在正常工作狀態下不誤觸發，同時為系統提供穩定的工作環境。

· 最小擊穿電壓（VBR min）3.6V：當ESD事件發生時，器件在電壓達到3.6V時迅速導通，將瞬態過電壓鉗位在8V（VC）以下。這一設計既避免了低壓系統中因鉗位電壓過高導致的后級電路損壞，又確保了ESD能量被有效泄放。

· 鉗位電壓（VC）8V：針對SIM卡接口的低壓環境優化，尤其適用于低耐壓的基帶芯片、射頻開關等精密器件，有效降低ESD事件對通信模塊的威脅。

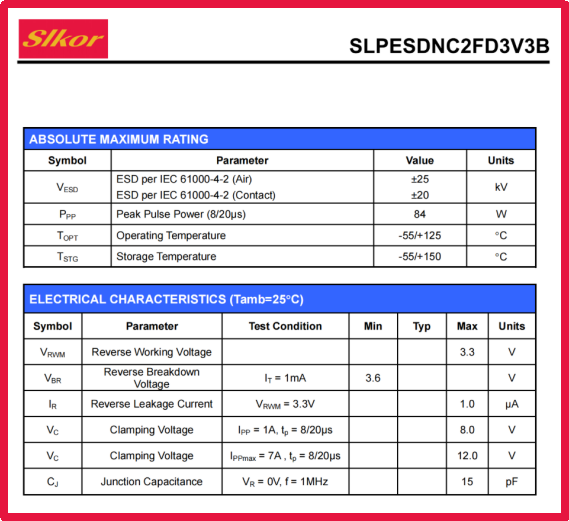

薩科微Slkor靜電保護二極管SLPESDNC2FD3V3B規格書

二、超低結電容：高頻信號完整性的關鍵保障

SIM卡與主板之間的數據傳輸（如I2C、SPI或USB接口）涉及高頻信號，對防護器件的寄生參數極為敏感。SLPESDNC2FD3V3B的15pF典型結電容（CJ）是其核心優勢之一：

· 在支持5G網絡的智能手機中，SIM卡需頻繁與基帶處理器交換高速數據（速率可達數百M(fèi)bps）。15pF的低結電容可顯著減少高頻信號的寄生效應，降低數據傳輸過程中的信號衰減與相位失真，維持信號鏈路的阻抗匹配，從而保障通信穩定性。

· 對于物聯網設備（如智能電表、工業路由器），SIM卡接口的長期穩定性至關重要。低結電容設計避免了因防護器件引入的額外[敏感詞]損耗，確保設備在復雜電磁環境中仍能保持可靠的通信能力。

薩科微Slkor靜電保護二極管SLPESDNC2FD3V3B相關參數

三、低漏電流設計：電池供電設備的功耗優化

在電池容量有限的智能手機或物聯網終端中，ESD保護器件的漏電流直接影響設備續航。SLPESDNC2FD3V3B的漏電流（IR）1μA雖略高于部分超低漏電流產品，但仍處于行業領先水平：

· 對于長期處于待機狀態的物聯網終端（如環境監測傳感器、資產追蹤器），1μA的漏電流可有效減少待機功耗，延長電池更換周期。

· 在智能手機中，該特性與低壓適配設計結合，既保障了SIM卡接口的ESD防護，又避免了因防護器件導致的額外能耗，平衡了防護性能與設備續航的需求。

四、DFN1006封裝：微型化與生產適配性的雙重突破

SIM卡槽周圍的空間通常極為緊湊，要求ESD保護器件具備超小型化設計。SLPESDNC2FD3V3B采用的DFN1006無引腳封裝（尺寸1.0mm×0.6mm），較傳統SOT-23封裝體積縮減超60%，直接響應了這一需求：

· 在智能手機主板中，SIM卡接口常位于邊緣區域，周圍布局密集。DFN1006封裝的超緊湊尺寸允許工程師在有限空間內實現高效防護，避免因器件體積過大導致的布局沖突。

· 封裝工藝方面，薩科微優化了焊盤結構以支持側邊爬錫技術。該設計不僅提升了自動化生產中的焊接可靠性，還可通過自動光學檢測（AOI）系統實現快速質量驗證，降低規模化生產中的制造成本。

五、動態電阻與鉗位性能：系統級防護的核心支撐

ESD保護器件的動態電阻與回彈特性直接影響其實際防護效果。SLPESDNC2FD3V3B通過超低動態電阻（典型值0.8Ω）與深度回彈特性，實現了卓越的鉗位性能：

· 在±8kV接觸放電或±15kV空氣放電的嚴苛測試中，器件可穩定將電壓箝位在安全范圍內，避免因多次ESD沖擊導致的性能退化。這一特性對SIM卡接口尤為重要——用戶頻繁插拔SIM卡的操作易引發ESD事件，而器件的快速響應與低殘壓特性，可有效保護連接器附近的敏感電路（如基帶芯片的I/O引腳）。

· 器件支持在SIM卡槽附近直接部署，縮短了ESD能量到達核心芯片的路徑，進一步降低了系統級失效風險。
