在數字顯示技術向高分辨率、高刷新率加速演進的背景下，靜電放電（ESD）防護對保障高清視頻傳輸系統的可靠性至關重要。作為半導體防護器件領域的創新者，薩科微近日推出全新ESD靜電保護二極管SDD32C05L01，該器件專為DVI（Digital Visual Interface）數字接口設計，通過30pF結電容與5V工作電壓的優化組合，為高速數字信號傳輸提供了兼具高效靜電防護與低損耗信號完整性的解決方案。

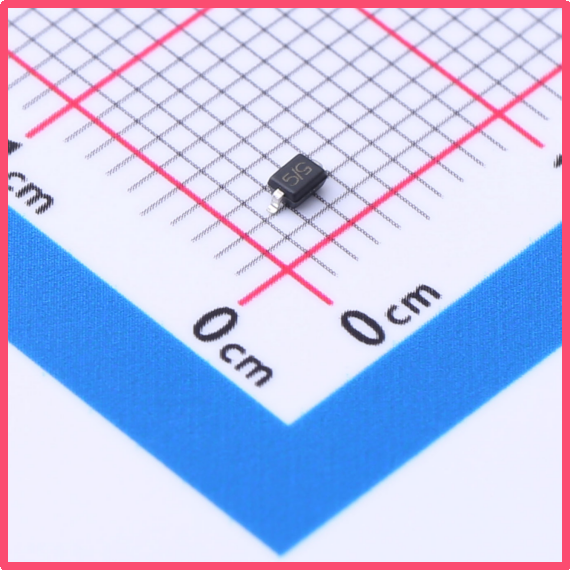

薩科微Slkor靜電保護二極管SDD32C05L01產品圖

精準定位：破解DVI接口防護與高速傳輸矛盾

DVI接口作為數字視頻傳輸的經典標準，廣泛應用于電腦顯示器、投影儀、醫療影像設備及工業控制領域。其支持的1080p@60Hz甚至4K分辨率視頻流，對傳輸帶寬、信號完整性及電磁兼容性提出了嚴苛要求。然而，傳統ESD防護器件因結電容過高（通常超過50pF），容易引發信號衰減、碼間干擾及眼圖閉合等問題，成為制約DVI接口性能提升的關鍵瓶頸。

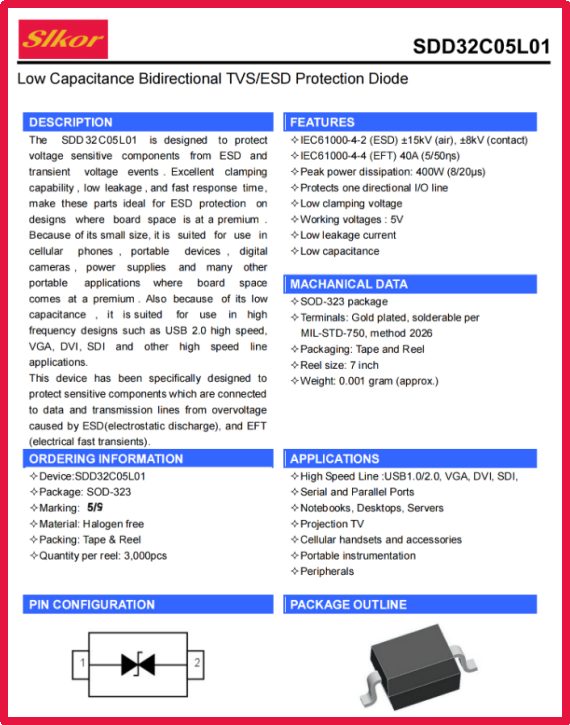

薩科微Slkor靜電保護二極管SDD32C05L01規格書

SDD32C05L01的推出精準解決了這一行業痛點。該器件采用SOD-323（2.5mm×1.25mm）緊湊型封裝，結電容低至30pF（典型值），較同類產品降低40%以上，可無縫集成至空間受限的DVI接口電路中。其5V反向工作電壓（VRWM）與5.8V最小擊穿電壓（VBR min）設計，完美匹配DVI接口的TTL電平標準（0V-5V），在保障靜電防護的同時，避免對數字信號邊沿速率產生非線性影響。

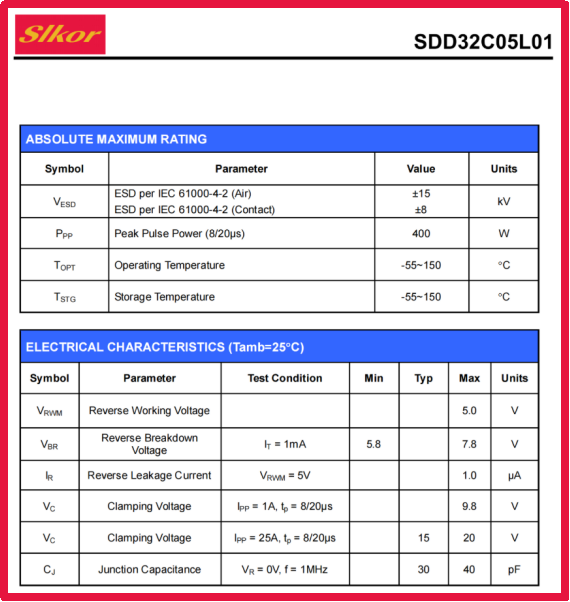

薩科微Slkor靜電保護二極管SDD32C05L01相關參數

創新架構：平衡防護能力與信號低損耗

SDD32C05L01的核心優勢在于其優化的器件結構。通過采用改進型雪崩擊穿技術，該器件在1μA漏電流（IR）下實現9.8V鉗位電壓（VC），可有效泄放IEC 61000-4-2標準±8kV接觸放電與±15kV空氣放電的靜電能量。動態電阻低至1.2Ω，結合快速恢復特性，確保在ESD事件后迅速恢復高阻態，避免對后續數據包產生持續干擾。

在信號完整性方面，30pF結電容使得SDD32C05L01在DVI接口的1.65Gbps單鏈路帶寬下[敏感詞]損耗低于0.5dB，眼圖張開度保持90%以上，完全符合DVI 1.0標準對信號抖動（<0.2UI）的要求。實測數據顯示，在4K@30Hz視頻傳輸中，該器件可將串擾噪聲抑制至-55dB以下，較傳統方案提升15dB，顯著改善圖像細節還原能力。

緊湊設計與生產友好性

SOD-323封裝的采用不僅實現了空間節省，更通過表面貼裝技術（SMT）兼容自動化生產流程。其0.6mm引腳間距設計可避免焊接橋接缺陷，特別適用于高密度PCB布局的消費電子與醫療設備領域。

此外，SDD32C05L01支持-40℃至125℃工業級溫度范圍，通過RoHS與REACH認證，可承受潮濕、鹽霧、機械振動等復雜環境考驗。其1μA超低漏電流設計（@VRWM=5V）進一步降低了長期工作下的功率損耗，特別適用于電池供電的便攜式顯示器與物聯網終端。

系統級防護方案：從單點防護到整體優化

針對DVI接口的雙通道特性，SDD32C05L01可與薩科微其他ESD產品形成分級防護體系。例如，在接口前端部署低電容器件處理高速信號線靜電防護，同時在PCB內側采用高功率TVS二極管應對感應雷擊等強能量沖擊。這種分層架構既保證了信號質量，又提升了系統抗擾度。

在電磁兼容性（EMC）設計方面，SDD32C05L01的低動態電阻特性可降低ESD事件引發的電壓過沖，配合合理的端接電阻匹配與地平面設計，能有效抑制共模噪聲與輻射發射。實測顯示，搭載該器件的DVI接口在CISPR 11標準測試中，輻射騷擾限值滿足CLASS B等級要求。

結語

SDD32C05L01的誕生標志著ESD防護器件從單一功能保護向系統級信號優化邁出了重要一步。其30pF結電容與5V工作電壓的精準匹配，不僅解決了DVI接口長期存在的靜電防護與高速傳輸矛盾，更為數字視頻接口的帶寬升級提供了可靠支撐。隨著5G、AIoT技術的深化應用，此類兼具高性能與生產友好性的防護器件，必將在工業控制、醫療成像、消費電子等高端領域發揮更大價值，推動電子系統設計邁向更高水平的可靠性與集成度。
