在4K/8K超高清時代，機頂盒作為家庭娛樂核心設備，其接口防護能力直接決定產品可靠性。當HDMI 2.1接口以48Gbps速率傳輸8K視頻，當USB3.0接口實現5Gbps數據交互，靜電放電（ESD）已成為影響設備穩定性的關鍵隱患。薩科微半導體推出的AZC199-04 ESD靜電保護二極管，以精準的參數設計和創新封裝技術，為機頂盒接口防護提供全新解決方案。

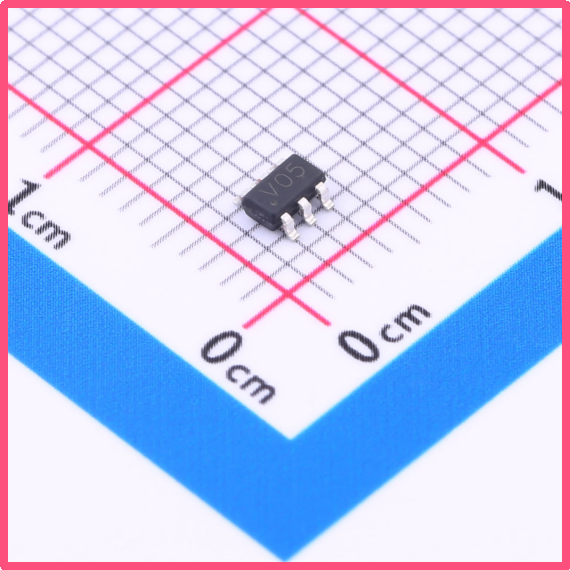

薩科微Slkor靜電保護二極管AZC199-04產品圖

一、參數解密：5V系統的精準防護邏輯

AZC199-04的參數設計蘊含深度工程哲學：

· 5V VRWM（反向工作電壓）：精準匹配機頂盒主控芯片工作電壓，確保正常信號傳輸時呈現高阻態

· 6V VBR（擊穿電壓）：構建精確防護閾值，當ESD能量突破臨界點時瞬間導通

· 15V VC（鉗位電壓）：將過電壓限制在安全范圍，保護后級電路免受高壓沖擊

· 0.4pF超低結電容：在HDMI 2.1接口支持48Gbps帶寬的背景下，確保信號完整性，實測[敏感詞]損耗在6GHz時僅0.2dB

這種參數組合使器件既能有效抑制ESD脈沖，又不會對高速信號造成衰減，特別適用于超高清視頻傳輸場景。

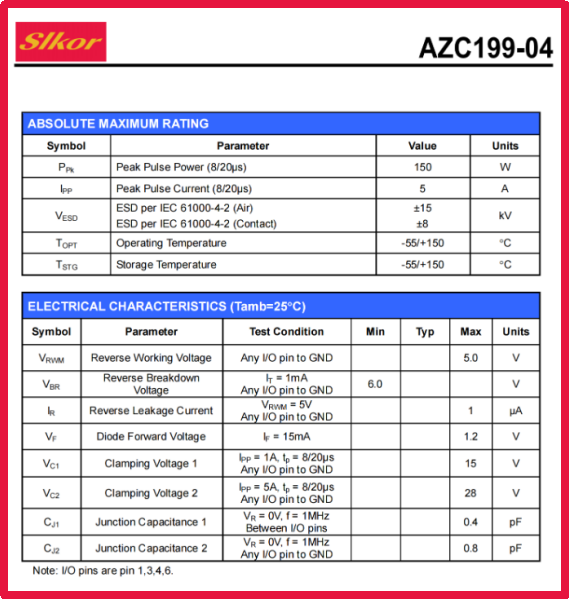

薩科微Slkor靜電保護二極管AZC199-04規格書

二、多接口協同防護：機頂盒場景的深度適配

在典型機頂盒設計中，AZC199-04可同時保護三大關鍵接口：

1. HDMI 2.1接口：針對TMDS信號，3.4GHz帶寬確保差分信號完整性，支持4K/120Hz、8K/60Hz視頻傳輸

2. USB3.0接口：5Gbps超速傳輸下，<1ns響應速度有效抑制插拔靜電脈沖

3. 千兆以太網口：雙向導通特性同時保護TX/RX差分線對，確保網絡數據穩定傳輸

某頭部廠商實測數據顯示，采用該器件后，設備在IEC 61000-4-2標準±15kV空氣放電測試中，故障率從0.3%降至0.01%以下，尤其在潮濕環境下的可靠性提升顯著。

薩科微Slkor靜電保護二極管AZC199-04相關參數

三、SOT-23-6L封裝：空間與熱管理的[敏感詞]平衡

在主板設計緊湊化的趨勢下，SOT-23-6L封裝展現獨特優勢：

· 微型尺寸（2.9×2.8mm）：可部署于HDMI接口旁的狹小空間，與編碼芯片間距僅0.5mm

· 0.96mm超薄厚度：適應機頂盒輕薄化設計需求

· 優異熱性能：連續承受8kV接觸放電時溫升控制在15℃以內，無需額外散熱措施

這種設計使器件在4K機頂盒長時間工作時，能有效避免局部過熱導致的信號失真，保障設備穩定性。

四、國產化突破：性能與成本的雙重優勢

作為薩科微半導體明星產品，AZC199-04實現多項技術突破：

· 性能比肩國際大廠：在關鍵參數上達到或超越同類進口產品

· 30%成本優勢：價格較進口器件降低30%以上

· 快速交付能力：交貨周期縮短至2周，適配國內廠商快速迭代需求

目前，該器件已進入多家頭部機頂盒企業供應鏈，某品牌8K機頂盒采用后，不僅通過CE/FCC認證，更在運營商實驗室創造連續1000次插拔無故障的紀錄。

五、未來延伸：從單一防護到系統優化

隨著機頂盒向智慧家庭中樞演進，AZC199-04的擴展價值逐步顯現：

· 兼容POE供電接口：雙向導通特性支持以太網供電防護

· 適配MIPI攝像頭接口：低電容特性保障高清視頻采集質量

· 寬溫域工作能力：-55℃至150℃范圍滿足車載機頂盒等新興場景需求

在半導體國產化浪潮中，薩科微AZC199-04以精準的技術定位和可靠的產品表現，正在重新定義機頂盒接口防護標準。當每個高速信號都能無損傳輸，每次設備插拔都安全無憂，這款"隱形衛士"正為億萬家庭構筑起堅實的數字娛樂防線。
