引言

隨著電子技術的飛速發展，電流傳感器作為電力電子系統中的關鍵元件，其穩定性和可靠性直接關系到整個系統的性能。在實際應用中，電流傳感器常常面臨雷擊、電源浪涌等瞬態過電壓的威脅，這些過電壓可能導致傳感器損壞，甚至引發系統故障。瞬態抑制二極管（TVS）作為一種高效的過電壓保護器件，能夠有效吸收和抑制瞬態過電壓，保護電流傳感器免受損害。本文將重點分析瞬態抑制二極管SMAJ6.5A在電流傳感器中的應用。

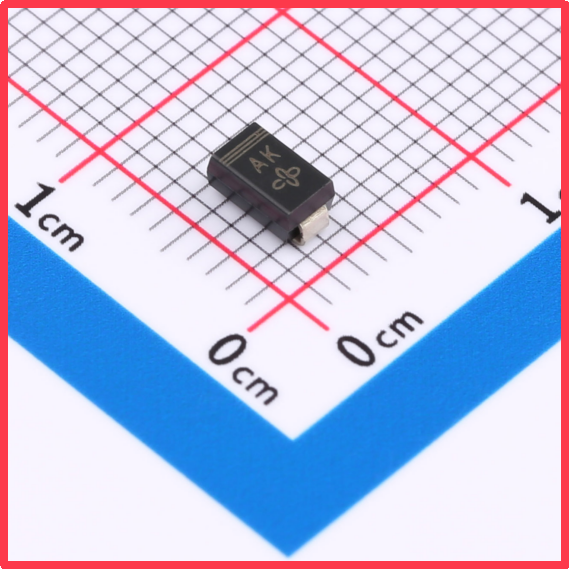

薩科微Slkor瞬態抑制二極管SMAJ6.5A產品圖

SMAJ6.5A的核心參數分析

SMAJ6.5A是一款單向TVS瞬態抑制二極管，其關鍵參數如下：反向截止電壓（Vrwm）為6.5V，擊穿電壓（最小值）為7.22V，擊穿電壓（[敏感詞]值）為7.98V，反向漏電流（Ir）為500μA，[敏感詞]鉗位電壓為11.2V。這些參數決定了SMAJ6.5A在電流傳感器中的保護性能。

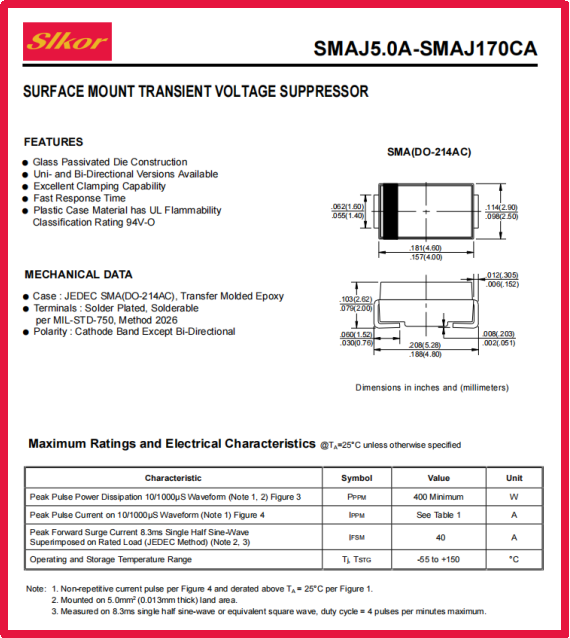

薩科微Slkor瞬態抑制二極管SMAJ6.5A規格書

反向截止電壓6.5V表示在正常工作電壓下，SMAJ6.5A處于高阻狀態，不會對電流傳感器的正常工作產生干擾。當電路中出現瞬態過電壓時，SMAJ6.5A的擊穿電壓范圍（7.22V—7.98V）能夠確保其在過電壓達到一定閾值時迅速導通，將過電壓鉗位在安全水平。[敏感詞]鉗位電壓11.2V則限制了過電壓的峰值，保護電流傳感器內部的敏感元件免受損壞。反向漏電流500μA在正常工作條件下非常小，對電流傳感器的精度影響可以忽略不計。

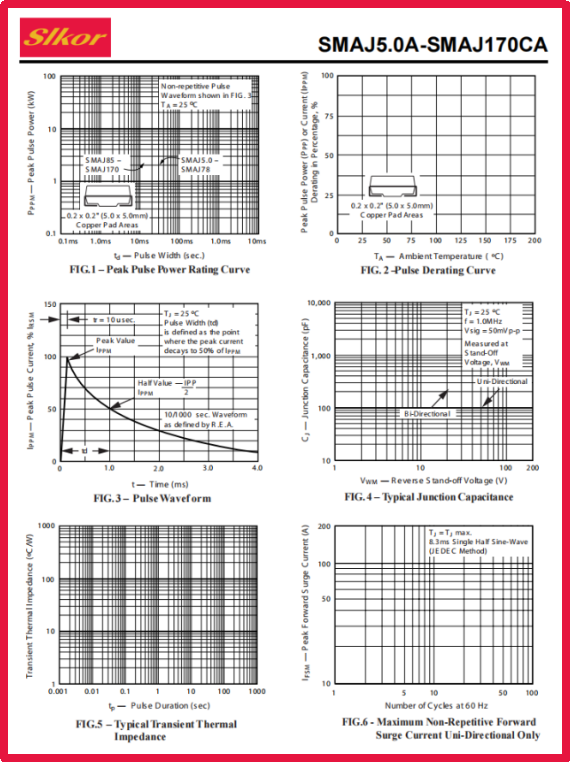

薩科微Slkor瞬態抑制二極管SMAJ6.5A相關參數

SMAJ6.5A在電流傳感器中的保護原理

在電流傳感器中，SMAJ6.5A通常并聯在傳感器的輸入或輸出端。當電路中出現瞬態過電壓時，SMAJ6.5A會迅速響應，其內部的PN結在反向偏置下發生雪崩擊穿，形成一個低阻抗的通路，將過電壓的能量泄放掉。同時，SMAJ6.5A的鉗位作用將過電壓限制在[敏感詞]鉗位電壓11.2V以下，從而保護電流傳感器的核心元件，如霍爾元件、磁阻元件等，避免其因過電壓而損壞。

實際工程應用案例

以某工業自動化控制系統中的電流傳感器為例，該系統在運行過程中，由于雷電感應和電源切換等原因，經常會出現瞬態過電壓。為了保護電流傳感器，工程師在傳感器的輸入端并聯了SMAJ6.5A瞬態抑制二極管。在實際運行中，該系統遭遇了多次雷擊和電源浪涌沖擊，但電流傳感器始終保持正常工作，沒有出現任何損壞。通過對比安裝SMAJ6.5A前后的系統故障率，發現安裝后系統的故障率明顯降低，設備的可靠性和穩定性得到了顯著提高。

SMAJ6.5A與其他保護器件的比較

與傳統的壓敏電阻相比，SMAJ6.5A具有響應速度快、鉗位電壓精確、漏電流小等優點。壓敏電阻在響應速度上相對較慢，且其鉗位電壓會隨著電流的變化而變化，難以精確控制。而SMAJ6.5A能夠在納秒級時間內響應，并且鉗位電壓穩定，能夠更好地保護電流傳感器。與氣體放電管相比，SMAJ6.5A的體積更小，更適合集成到緊湊的電流傳感器電路中。

結論

瞬態抑制二極管SMAJ6.5A憑借其優異的性能參數和可靠的保護原理，在電流傳感器中發揮著重要的保護作用。通過合理選用SMAJ6.5A，能夠有效抑制瞬態過電壓，保護電流傳感器的核心元件，提高系統的可靠性和穩定性。在實際應用中，工程師應根據電流傳感器的工作電壓、工作電流、工作環境等因素，合理選擇SMAJ6.5A的型號和參數，并嚴格按照電路設計規范進行安裝和調試，以確保其保護效果的[敏感詞]化。隨著電子技術的不斷發展，SMAJ6.5A等瞬態抑制二極管將在電流傳感器等領域得到更廣泛的應用。
