在現代電子設備中，隨著集成度的不斷提高和功能的日益復雜化，電路對瞬態電壓沖擊的敏感性也越來越高。瞬態電壓沖擊可能由雷電、電磁干擾、電源波動等多種因素引起，對電子設備的正常運行構成嚴重威脅。為了有效應對這一挑戰，瞬態抑制二極管（Transient Voltage Suppressor，簡稱TVS）應運而生，其中SMAJ5.0CA作為一款性能優異的雙向瞬態抑制二極管，憑借其出色的參數特性和廣泛的應用范圍，成為了電路保護領域的明星產品。

?一、SMAJ5.0CA的關鍵參數特性
?

SMAJ5.0CA是一款雙向極性的瞬態抑制二極管，這意味著它能夠在正向和反向兩個方向上提供有效的電壓保護。這一特性使得它在電路設計中具有更高的靈活性和適用性。

?反向截止電壓（Vrwm）：5V?

反向截止電壓是二極管在反向偏置狀態下能夠保持截止狀態的[敏感詞]電壓。SMAJ5.0CA的反向截止電壓為5V，確保了在低電壓狀態下二極管的穩定工作，不會因微小的電壓波動而導通，從而避免了不必要的功耗和發熱。

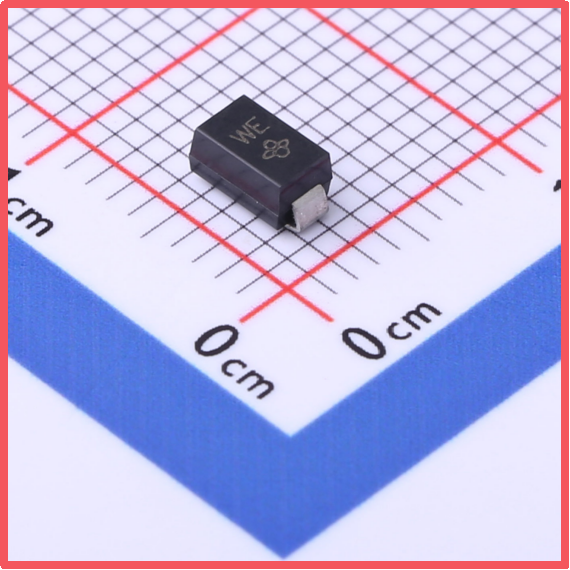

薩科微Slkor瞬態抑制二極管SMAJ5.0CA產品圖

?擊穿電壓范圍（6.4V至7V）?

擊穿電壓是二極管開始導通并鉗制電壓的閾值。SMAJ5.0CA的擊穿電壓范圍在6.4V至7V之間，這一范圍確保了它能夠在設定的電壓范圍內迅速響應，將過電壓鉗制在一個安全的水平，有效保護后續的敏感電子元件。

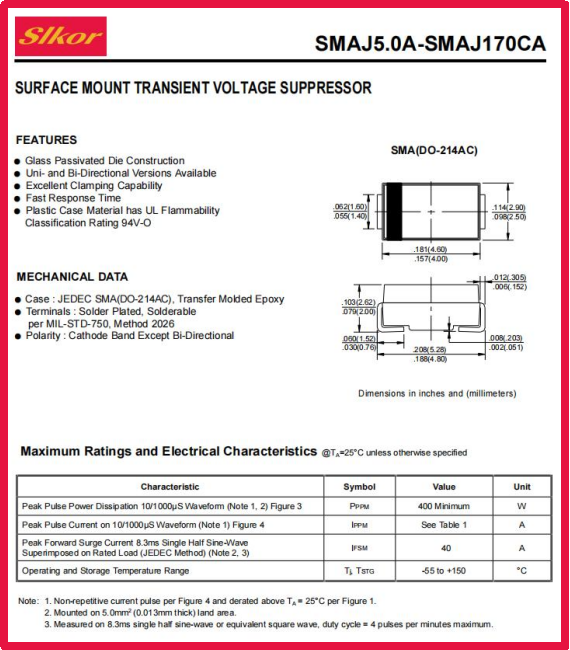

薩科微Slkor瞬態抑制二極管SMAJ5.0CA規格書

?反向漏電流（Ir）：800μA?

反向漏電流是二極管在反向偏置狀態下流過的微小電流。SMAJ5.0CA的反向漏電流僅為800μA，這一低漏電流特性有助于減少在正常工作狀態下的功耗，提高設備的能效，并延長電池的使用壽命。

薩科微Slkor瞬態抑制二極管SMAJ5.0CA相關參數

?峰值脈沖電流（Ipp）@10/1000μs：43.5A?

峰值脈沖電流是二極管能夠承受的[敏感詞]瞬態電流。SMAJ5.0CA的峰值脈沖電流高達43.5A（在10/1000μs的脈沖寬度下），顯示了其強大的電流處理能力。這一特性使得SMAJ5.0CA能夠在短時間內承受并分散大量的瞬態電流，從而有效保護電路免受損害。

?[敏感詞]鉗位電壓：9.2V?

[敏感詞]鉗位電壓是二極管在鉗制過電壓時能夠達到的[敏感詞]電壓。SMAJ5.0CA的[敏感詞]鉗位電壓為9.2V，確保了即使在最惡劣的過電壓條件下，電路中的電壓也不會超過這一安全閾值，為設備提供了可靠的保護。

?峰值脈沖功率（Ppp）@10/1000μs：400W?

峰值脈沖功率是二極管能夠承受的[敏感詞]瞬態功率。SMAJ5.0CA的峰值脈沖功率達到了400W（在10/1000μs的脈沖寬度下），這一高功率承受能力使得它能夠在各種高功率應用中發揮出色的保護作用。

二、SMAJ5.0CA的應用場景
?

由于其出色的參數特性和工作原理，SMAJ5.0CA在多種電子設備中得到了廣泛應用。例如，在家用電器中，它可以保護電源電路、控制電路和通信接口等免受雷電和電源波動的沖擊；在通信設備中，它可以保護信號線路和數據接口等免受電磁干擾和靜電放電的損害；在工業控制系統中，它可以保護控制器、傳感器和執行器等免受工業環境中的各種瞬態電壓沖擊。

三、設計電路時選擇SMAJ5.0CA的考慮因素
?

在設計電路時選擇SMAJ5.0CA作為瞬態電壓保護元件，需要考慮以下幾個因素：首先，要根據電路的工作電壓和可能的瞬態電壓沖擊水平選擇合適的擊穿電壓范圍；其次，要根據電路的功率需求和可能的瞬態電流大小選擇合適的峰值脈沖電流和峰值脈沖功率承受能力；最后，還要考慮二極管的封裝形式、安裝方式和成本等因素。

綜上所述，瞬態抑制二極管SMAJ5.0CA以其雙向極性、穩定的反向截止電壓、合適的擊穿電壓范圍、低反向漏電流、高峰值脈沖電流、安全的[敏感詞]鉗位電壓以及出色的峰值脈沖功率承受能力等特性，成為了電子設備中不可或缺的電路保護元件。在未來的電子設備設計中，SMAJ5.0CA將繼續發揮其重要作用，為電子設備的安全穩定運行提供有力保障。
