產品介紹：ESD靜電保護二極管SLESD5B5CL

一、產品概述

SLESD5B5CL是一款專為敏感電子元件設計的靜電放電（ESD）保護二極管，旨在提供高效、可靠的靜電防護解決方案。該二極管采用先進的半導體技術，能夠在靜電放電事件發生時迅速響應，將靜電電荷安全地引導至地，從而有效防止靜電對電子元件的損害。憑借其低反向工作電壓、高擊穿電壓以及緊湊的SOD-523封裝，SLESD5B5CL成為眾多電子設備中不可或缺的靜電保護元件。

二、產品特性

低反向工作電壓（VRWM）：5.0V，確保在正常工作電壓范圍內，二極管不會對電路造成額外負擔。

高擊穿電壓（VBR min）：5.2V，提供足夠的保護閾值，以抵御高于正常工作電壓的靜電沖擊。

低漏電流（IR）：2μA，即使在非工作狀態下，也能保持極低的功耗，有助于延長設備電池壽命。

高箝位電壓（VC）：9V，確保在遭遇高能量靜電放電時，能夠迅速將電壓箝制在安全水平，保護后續電路不受損害。

低結電容（CJ）：4.5pF，有助于保持信號傳輸的高速性和完整性，減少信號衰減和延遲。

緊湊封裝（SOD-523）：采用SOD-523封裝，體積小、重量輕，便于在PCB上高密度集成，節省空間。

三、產品優勢

高效保護：快速響應并有效吸收靜電放電能量，保護電子元件免受損害。

低功耗設計：低漏電流特性，有助于降低系統功耗，提升能效。

高可靠性：經過嚴格測試驗證，確保在各種環境下均能穩定工作，提供持久的靜電保護。

易于集成：緊湊的SOD-523封裝，便于自動化裝配，提高生產效率。

信號完整性：低結電容設計，保持信號傳輸的高速性和完整性，適用于高速數據傳輸應用。

四、應用領域

SLESD5B5CL靜電保護二極管廣泛應用于各類需要靜電防護的電子設備中，包括但不限于：

智能手機、平板電腦等便攜式消費電子設備

數據線、USB接口等通信接口保護

精密儀器、醫療設備

工業自動化控制系統

汽車電子、航空航天電子等高端應用領域

五、注意事項

安裝時請確保二極管極性正確，避免反向連接，否則可能導致保護失效或損壞。

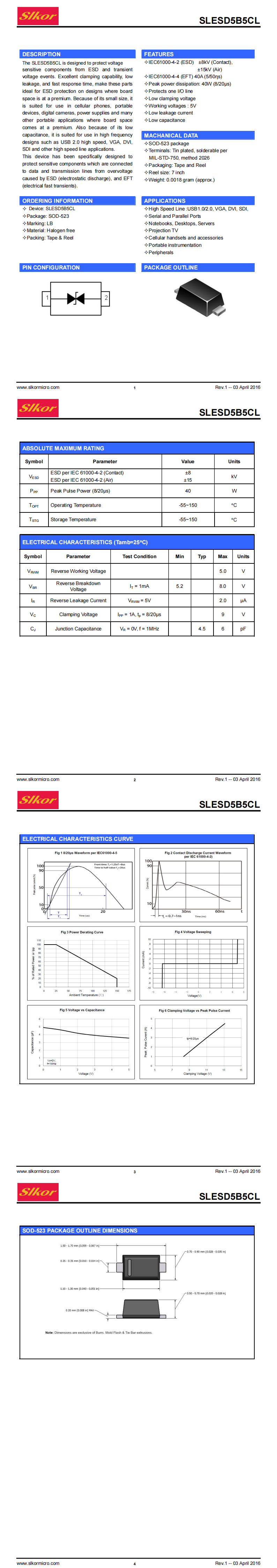

在使用前，請仔細閱讀產品數據手冊，了解具體參數和限制條件，確保產品符合您的應用需求。

請確保工作電壓不超過VRWM，以避免不必要的功耗或損壞。

在進行焊接或組裝時，請注意控制溫度和時間，避免對二極管造成熱損傷。

在靜電敏感區域操作時，請佩戴適當的靜電防護裝備，如靜電手環、防靜電服等，以確保操作安全。
